STACK模組可以使用我們的VMP3系列多通道電化學工作站進行測試，如VMP3,VSP及Bi-Stat型多通道電化學工作站。在EC-LAB軟件中STACK是由數個電池（鋰離子電池、燃料電池、光伏電池等）的串聯模組。流過整個模組的電流與流過每個元件的電流是一樣的。而整個模組的電壓則是所有元件電壓的總和。主通道控制流過整個模組的電流，從通道則用于測量各個原件的電壓。取決于整個模組的總電壓及電流的需求，主通道可能需要配置電流擴展器，或電子負載。附件SAM-50是一個10V轉50V的電位傳感適配器，使用SAM-50搭配50V電子負載(CLB-2000)，則可以便捷地研究電位高達50V的燃料電池模組。

進入STACK模式需兩個步驟:

1. 當運行EC-LAB軟件，如果一個多通道電化學系統被監測到，那么在軟件窗口中點擊“New Stack”新建實驗或點擊“Load Stack Settings”加載原有STACK實驗設置。

2. 如果EC-LAB軟件已經連接上一個多通道電化學工作站，在出現的Group/Synchronize/Stack窗口中的下拉菜單選中stack。

用戶可以在復選框中選著主通道及從通道，并能通過右邊圖形化顯示確認連接方式。注意當STACK模式窗口打開時已激活的通道默認即為主通道。

每個從通道可以利用Ref1，Ref2及Ref3連接線測量兩個元件的電位。第一個元件的電位為Ref1-Ref2，第二元件的電位則為Ref2-Ref3。

以上圖作為例子，主通道為通道8，其他6個作為從通道，這樣的配置即能測試12個元件串聯的模組。從通道上的電流連接線（CA1及CA2）無需使用。多數實驗方法在STACK模式中同樣可用。當用戶點擊“OK”按鍵后，實驗方法選擇窗口會自動顯示。用戶可以創建一個或連續多個實驗測試方法。

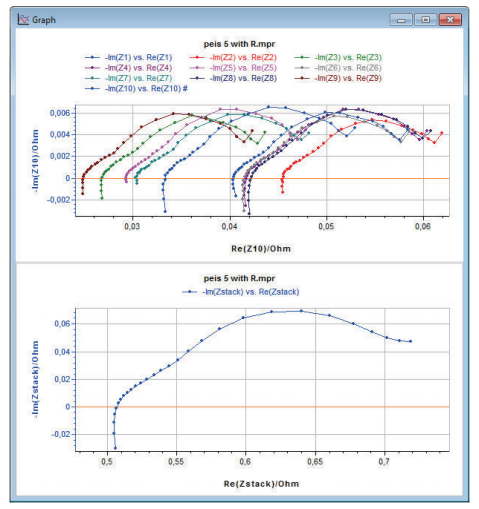

下圖例子展示了電池模組的EIS交流阻抗測試結果。實驗方法為PEIS。在這個實驗中，主通道控制10個元件組成的模組的電位，并測量流過整個模組的電流。整個模組的交流阻抗譜圖顯示于底部的曲線圖，各個原件的交流阻抗譜圖則疊加顯示于頂部的曲線圖。在這個實驗中僅需要6個測試通道：1個作為主通道，其余5個作為從通道。

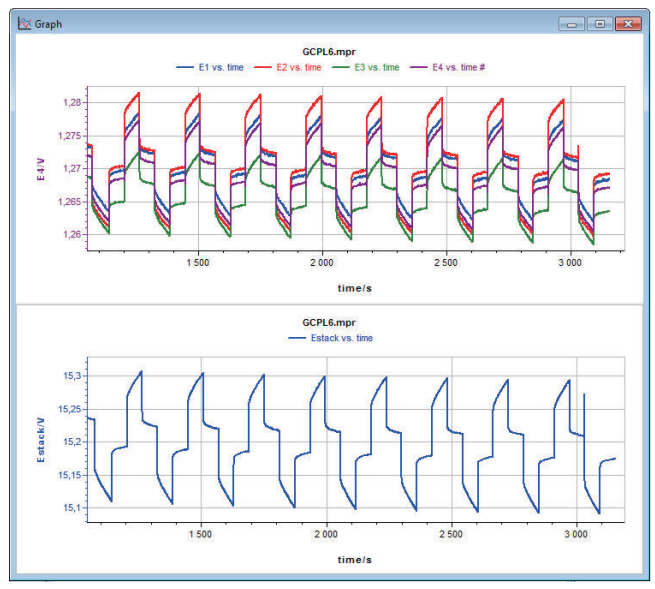

下圖例子展示了4元件串聯電池模組的GCPL恒流充放電實驗結果。

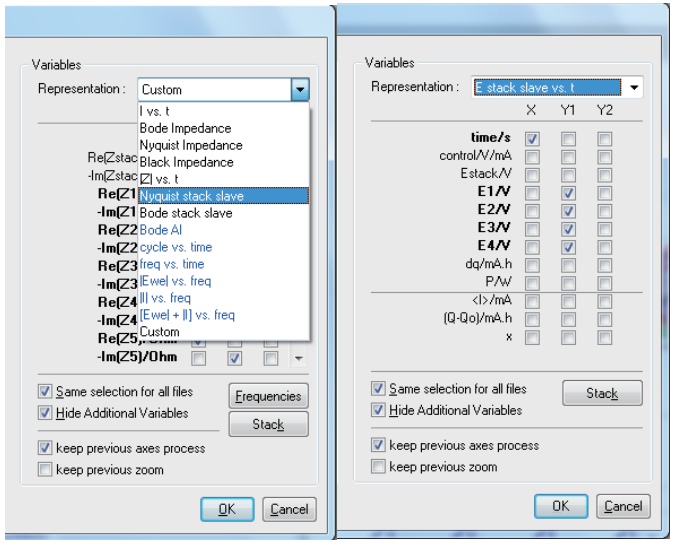

STACK模組實驗可以通過下圖“Slave”選項令從通道數據點全部疊加顯示于同一個曲線圖。對于EIS交流阻抗譜測試，整個模組及各個元件的Nyquist及Bode圖均可以顯示。

提示：

如果用戶需要進行STACK模組的交流阻抗譜測試，僅主通道需要配置EIS交流阻抗功能模塊。如VMP3使用16通道，僅1個通道配置交流阻抗功能模塊時，即能測量多達30個元件串聯的模組（假設整個模組電位小于20V時）。
