    MTZ-35阻抗分析儀測試流程
    • 發布時間 : 2020-04-23 13:54:13
    • 瀏覽量:4122

    MTZ-35測試:

    MTZ-35測試可以通過在DC2或DC3 模擬電解池上運行交流阻抗實驗進行測試。sense+及source+接頭需要連接至DC2的紅色插座,而sense-及source-接頭連接至DC2的白色插座。具體連接方式請參考下圖:

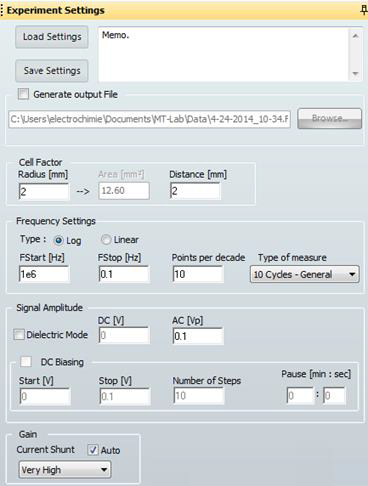

    連接完畢后,打開MT-LAB軟件按以下圖示設置實驗參數:

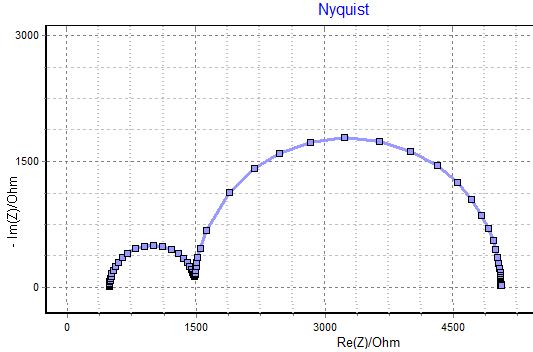

    如儀器功能正常將會得到雙圓弧的Nyquist圖結果:

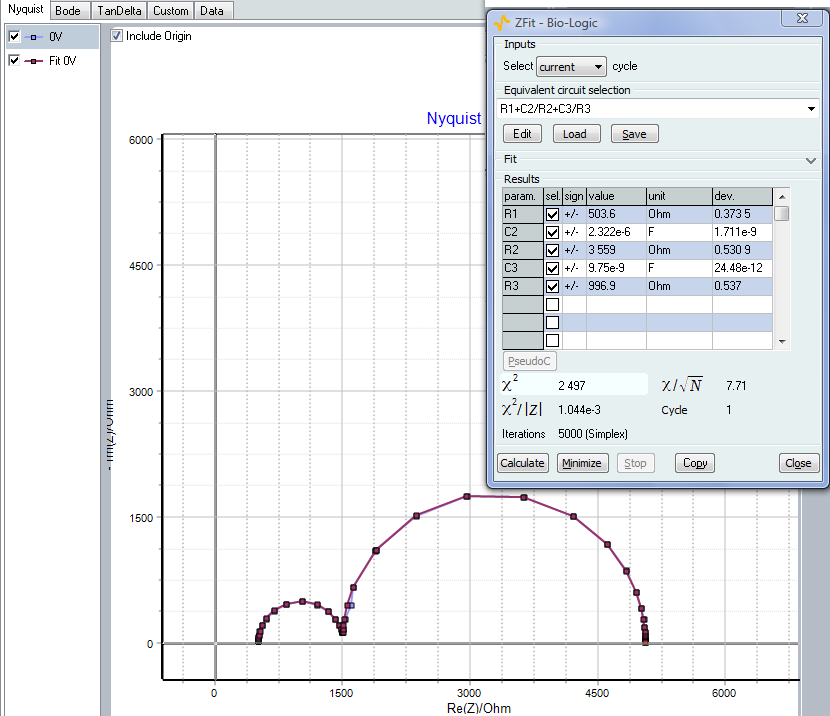

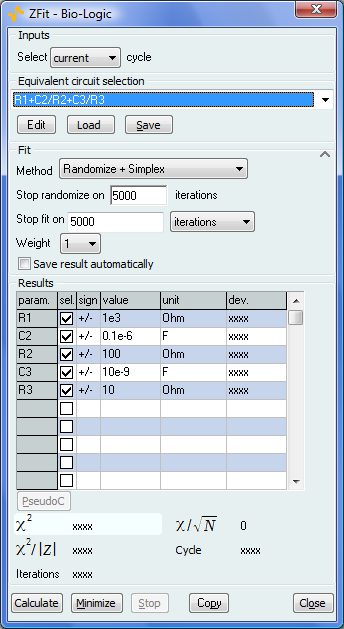

    可以將DC2各元件的實際數值與Zfit工具擬合后的結果相對比(在DC2上標識有各元件的種類及數值,R代表電阻,C代表電容)。
